横梁式货架初步设计解决方案

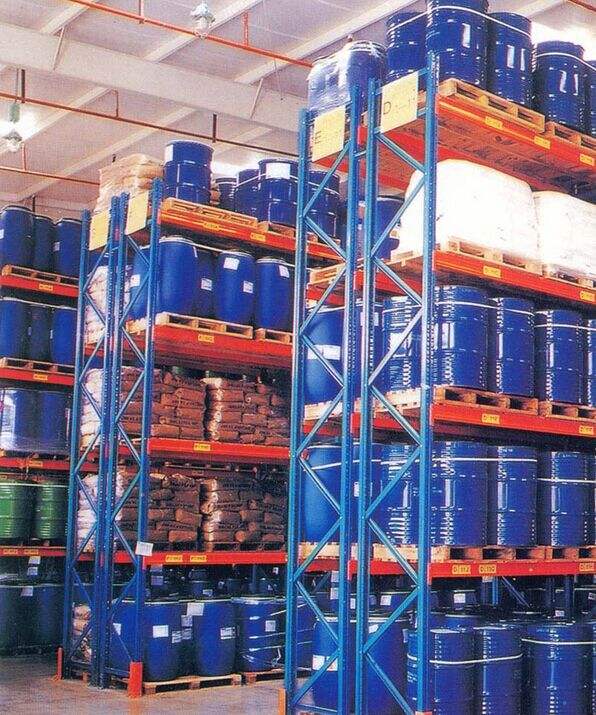

根据客户存放的货物规格，托盘规格，库房的整体结构，设计出一套复合货物存放，库房结构布局图，预留出叉车自由出入主通道，付通道，主通道初步规划为三米宽度，付通道设计出2.4米的宽度，一般的叉车都可以自由出入。根据货物的称重，托盘的规格，设计出横梁式货架的层载重，根据载重，合理设计出符合货物的重量货架材料，正常的横梁式货架，每层称重1000kg  2000kg   3000kg  4000kg，立柱采用U型材，90*70*2.0 冲孔折弯，横梁式采用80*50*1.5  100*50*1.5  120*50*1.5  140*50*1.5  160*50*1.5  根据承重递增采用加厚加大的横梁材料，确保货架承重打出富余，确保货架使用当中不倾斜，横梁不下曲，立柱上下垂直树立，双排北靠背的，需要连接杆，加强整体货架稳固性，单排置放的货架，后背可以安装防坠栏杆，防坠网，顶层安装拉梁。

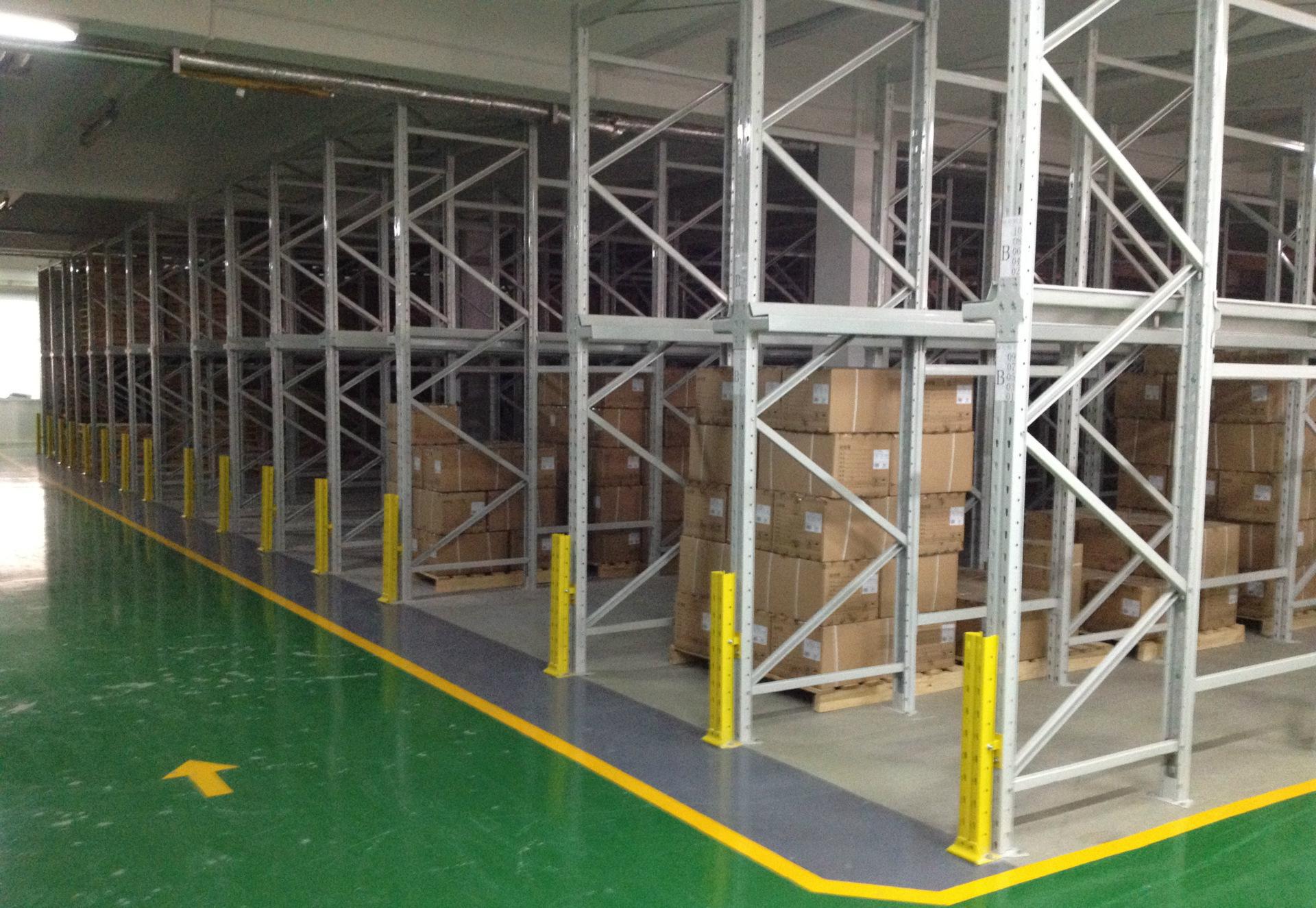

货架端头安装M  N 型防撞护杠，L型护脚，

初步测试检验，统一查看，螺丝有没有没有紧的，缺少什么必要的零件之类的问题。

北京亿鑫兴业货架设计规划处，2018年八月5号
